礦用多道并行直流電法儀解析軟件是華虹公司為深入解析YDZ16(B) 礦用多道并行直流電法儀采集的數據而研發的軟件系統。通過數據的處理、解析，對采煤工作面內掘進巷道前方、巷道底板的地質異常構造進行較為準確的預測預報。

　　主要功能：

　　1) 數據處理：

　　? 數據讀?。喊▎蝹€(gè)文件或多個文件的讀取，數據的添加功能。

　　? 數據修改：包括數值修改、坐標設置、數據編輯。

　　? 數據計算：包括視電阻率、深度、克里格插值、異常值計算。

　　? 數據保存：包括工程保存、數據導出、圖片保存及另存為操作。

　　? 數據管理：負責解析操作時所需數據的管理調用以及數據還原。

　　2) 數據解析：

　　? 跑極演示：演示跑極過程、視電阻率抽取分布、裝置圖顯示。

　　? 電壓曲線圖：提供電壓值的解析操作。

　　? 電流曲線圖：提供電流值的解析操作。

　　? 視電阻率曲線圖：提供視電阻率值的解析操作。

　　? 綜合擬斷面圖：提供超前探綜合擬斷面、綜合(異常)曲線的解析操作。

　　? 等值線圖：提供等值線圖的解析操作。

　　? 三維圖形：提供觀測系統預覽。

　　3) 其他：包括風格設置、窗口設置、幫助信息等。

　　適用范圍：

　　本產品可以用于采煤工作面內、掘進巷道前方、巷道底板下所隱伏的導水、含水通道及構造探測，溶洞、采空區的富水性探測，也可用于注漿等防治水治理的效果評價等。

　　軟件截圖：

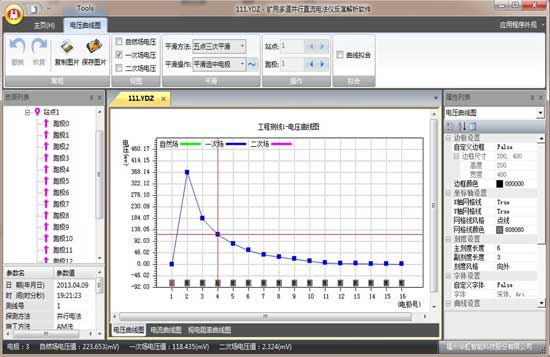

　　圖1：電壓曲線圖

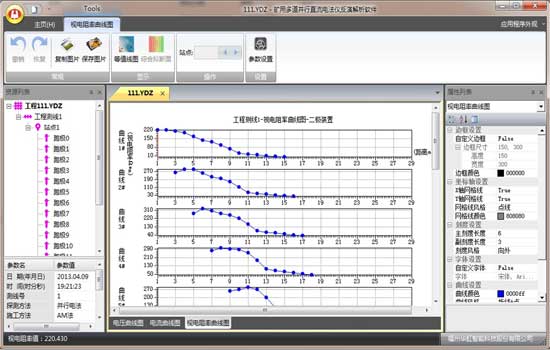

　　圖2：視電阻率曲線圖

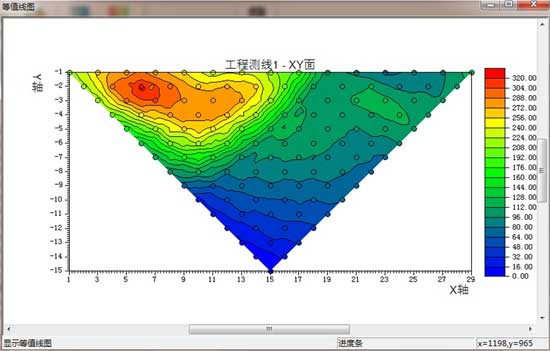

　　圖3：等值線圖
