YCS3000礦用瞬變電磁儀
儀器介紹

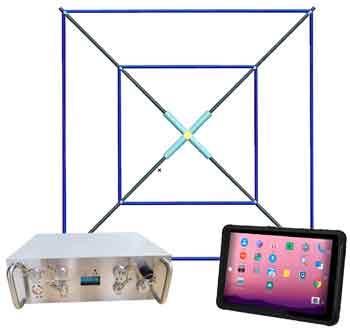

YCS3000礦用瞬變電磁儀是一款高檔智能型水情水害探測裝備。主要由YCS3000-Z礦用本安型瞬變電磁儀主機、KJD3.7礦用本質安全型平板電腦、一套回線裝置組成。系統基于時間域瞬變電磁探測原理，主機主要承擔瞬變電磁法一次場的發射與二次場的接收，主機內置的全橋發射模組驅動外部發射線圈形成雙極性PWM發射波形，向目標體輻射一次穩定直流電場，待電場建立穩定后，主機關閉一次場的輸出，同時通過接收線圈采集目標體產生的瞬態二次場信號。再對二次場信號進行抽道、濾波、解算處理并將處理好的數據傳回平板電腦。由平板電腦內置的工程、文件管理進行存儲并實現現場智能自動反演解析、展示反演結果，并可在現場通過網絡上傳地面。
適用范圍
● 巷道頂?shù)装甯凰蕴綔y(cè);
● 工作面頂?shù)装甯凰蕴綔y(cè);
● 溶洞及采空區富水性探測;
● 導水通道及構造活化探查與評價;
● 防治水的注漿效果評價;
● 煤礦井下其他水情水害探查;
主要特點
01、測道可調：最大可調測道不低于3000，進一步提升了分辨率，減少了體積效應。
02、分辨率高：最小信號分辨率達0.1nV/A，對微弱信號的分辨識別能力更強，信號采集范圍更大。
03、疊加次數：最大不低于65536，高疊加次數確保獲取高信噪比原始記錄信息。
04、動態范圍：最高不低于180DB,動態范圍寬，對微弱信號的分辨識別能力強,抑制干擾能力強。
05、探測盲區?。合到y(tǒng)關斷時間短和背景場分離技術，配合高密度時窗序列，大大提高了淺層地質分辨能力，減少勘探盲區。
06、向?qū)讲杉壕邆涑Ｒ?guī)流程化采集與智能向?qū)讲杉Ｊ剑驅讲杉筛鶕?jù)設定探測模式，根據智能提示與固有流程進行智能采集。
07、現場解析及自動成圖：用戶通過平板電腦完成現場向?qū)綌?shù)據采集，向?qū)Р杉瓿杉纯煽焖僮詣?dòng)生成單測線視電阻率剖面、雙巷聯合反演視電阻率剖面圖等成果。
08、解析軟件：集成全空間下全區和晚期視電阻率反演算法，且均可形成單測線、三維水平、縱向、交叉成果圖等，軟件可實現授權碼形式注冊，一套軟件實現多臺電腦同時安裝使用，也可采用軟件狗授權模式。
09、操作模式：平板電腦與主機通過無線網絡通信，井下操作均在平板端，主機僅用于顯示狀態、連接線圈、發射一次場接收二次場。
10、專用平臺：系統基于安卓平板電腦新一代硬件平臺，系統簡捷，功耗低，具備較高的可靠性和運算能力。
11、網絡功能：平板電腦具有網絡、通訊功能，可實現視頻語音通信，井下數據及處理成果網絡環境直接上傳地面。
12、工作時間：整體連續工作不小于8h。其中平板電腦獨立工作時間不小于11h，電磁儀主機獨立工作時間不小于8h。
13、設備輕便：主機、平板、線圈等一人即可攜帶， 施工中線圈部分1人即可完成操作。
