產品簡介

YBT96礦用交直流并行電法透視儀，是一款采用先進的分段集中式架構實現的綜合電法透視系統，該系統依托可編程邏輯構建強大的硬實時數據并行采集與處理，實現多種電法勘探觀測數據的同步采集：雙巷高密度并行電透、工作面多頻并行電法透視、采面綜合交直流三維電法全透視等。是一款滿足一次施工完成多種電法勘探的工作面全方位電法透視裝備。



適用范圍

●工作面頂?shù)装甯凰蕴綔y(cè)

●采面構造裂隙帶活化評價探測

●采煤工作面底板注漿效果評價



產品特點

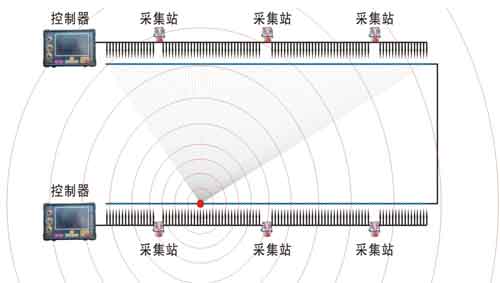

配置靈活：系統可以按1～3個分站進行配置，每個站最大有32個通道，可配置成多道的雙巷電法透視系統；

并行采集：分站間同步采集，分站內部全通道并行采集,實現系統全并行采集；

同場觀測：除發射電極外，其他的電極參與同步接收，實現同源、同場觀測，大大提高施工效率、探測精度和深度；

智能發射：系統采用自適應場源選擇技術，發射時根據現場情況自動選擇最佳的發射場源；

信號遴選：采用特殊數字濾波處理手段，對工頻等雜散干擾信號進行抑制；

探測方法：雙巷高密度電透、多頻電透等；

多模多頻：系統設有1-1500HZ發射頻率，頻率自由設置、可根據需要進行單頻、多頻發射；

穿透力強：系統穿透能力最大可達300m以上。
